Модульные лестницы – краткий обзор характеристик и советы для профессиональной сборки у себя дома
Строительство загородного 2х-3х-этажного особняка или таунхауса, даже небольшого мансардного дома предопределяет необходимость сооружения лестницы. Конструкция, обеспечивающая комфортное безопасное перемещение, выполняет одновременно и декоративную функцию. Естественными требованиями к ней являются не только эстетика и надежность, но и возможность создать оптимальную конфигурацию. Потому большинство предпочитает устанавливать модульные лестницы на второй этаж или в мансарду: они соответствуют всему списку потребительских запросов. К тому же соорудить состоящий из модулей простой архитектурный элемент можно, не прибегая к услугам строителей.
Содержание
Причины популярности — обзор преимуществ ↑
Модульные лестничные конструкции были изобретены в 80х прошедшего века в Италии. После старта на отечественном рынке практически сразу приступили к активному вытеснению массивных аналогов из бетона и прочих материалов.
Обоснованное объяснение популярности заложено в списке преимуществ, это:
- доступная для большинства сограждан стоимость;
- возможность самостоятельно установить, соорудить модульные лестницы своими руками, не имея навыков и какого-либо опыта;
- удачная сочетаемость с преобладающим большинством отделочных материалов и интерьерных элементов;
- возможность собрать из модулей прямую,П-образную, винтовую, угловую и совмещающую несколько конфигураций конструкцию;
- обустройство помещений с любой высотой потолков.
Модульный принцип позволяет собственникам выбирать оптимальный на их взгляд вариант поручней и дополнительных элементов, в ряде модификаций позволяет варьировать высоту ступеней, подстраивая данный размер под физические параметры пользователей.
Разновидности конструкции и различные способы сборки ↑
Стильные, можно сказать, изящные модульные лестницы для загородного дома – оптимальный вариант, совмещающий прочность с разумной экономией пространства. Универсальные системы подходят для обустройства, как презентабельных жилых комнат, так и бытовых помещений. Привлекают они простотой конструкции и несложной технологией крепления.
Что такое модульная лестница? ↑
«Модульная» – определяющее слово, выразительно характеризующее концепцию. Собирается модульная система из совмещающихся деталей, первая и последняя из которых крепятся к перекрытиям и берут на себя все тяготы основной нагрузки. Между ними располагается прочный металлический каркас (цепной или хребтовый косоур), предназначен он для монтажа ступеней.
Обратите внимание. На прикрепленном к основанию или к лестничной площадке первом модуле обязательно устанавливается «направляющая» ступень.
Расчет количества средних модулей производится, исходя из величины межэтажного расстояния, геометрических параметров сооружения и заданного угла наклона, согласно которому будет производиться монтаж модульной лестницы с П-образной, прямой или угловой геометрией. Высоту винтового сооружения рассчитывают, исходя только из показателей расстояния между перекрытиями.
Типы модулей и их отличия ↑
Для выполнения модульных соединений используются трубы из сверхпрочных стальных сплавов. По сути, самый ответственный этап — сооружение каркаса, то есть последовательная установка, совмещение и тщательное крепление модульных деталей и опор в своеобразный «хребет». К правильно смонтированному каркасу крепятся ступени, для производства которых используют, как дорогостоящие, так и дешевые сорта древесины. Затем монтируют балясины и поручни, они также могут быть выполнены из дорогих или бюджетных материалов.
Качественная сборка модульной лестницы гарантирует долговечность службы сооружения и эксплуатационную безопасность. Процесс этот требует скрупулезного соблюдения приложенного к готовому комплекту инструктажа и ответственного исполнения. Есть три типа модулей для сооружения лестниц, в зависимости от которых выполняется сборка и соединение.
- Литой или сварной модуль, с двух противоположных сторон которого располагаются трубы разного диаметра и разной высоты. После совмещения длинной трубы одного модуля с короткой трубой следующего за ним элемента и установки его в необходимом пользователям положении соединение фиксируется путем затягивания винтов.
- Модуль, состоящий из двух отдельных компонентов: сварной детали с двумя короткими трубами по бокам и длинной трубы, оснащенной фланцем (плоской пластиной) для крепежа ступени. На перемычке детали с двумя боковыми трубами имеются отверстия для стягивающих болтов. Чаще всего по данной схеме сооружается модульная винтовая лестница, так как поворачивать относительно друг друга подобные модули можно, как угодно.
- Модуль из большого количества отдельных элементов, не имеющих сварных швов. Детали соединяются между собой с помощью стержней-шпилек с резьбой. Это самый сложный в монтаже вариант, но самый эстетичный, так как весь крепеж спрятан внутри косоура.
Есть еще деревянные модульные системы, симметричные компоненты которых оснащаются с двух сторон отверстиями для установки в них металлической шпильки.
Виды опор модульных лестниц ↑
Универсальные металлические модульные лестницы обязательно должны иметь опоры, в качестве которых применяются:
- промежуточные трубы-стойки, опирающиеся на основание, их устанавливают через каждые 4 – 7 модулей в зависимости от конструктивных особенностей;
- кронштейны, крепление которых производится к несущей стене.
Не использовать опоры можно лишь тогда, когда один край ступени опирается на стену, к которой он прикреплен с помощью уголка или анкера.
Вникаем в подробности монтажных работ ↑
Выбирая модульные лестницы для дачи, собственники преимущественно отдают предпочтение винтовым конструкциям, занимающим минимум полезного пространства. Технику их сооружения нельзя назвать предельно простой, но умеющий пользоваться инструментом, головой и инструкцией человек справиться с монтажом в состоянии. Однако для осуществления сборки ему потребуется напарник. Последовательность работы:
- Определим местоположение центральной опоры, представляющей собой вертикальный стержень. Для этого натягивают по диагонали два шнура в проеме верхнего перекрытия, к которому должна вести лестница. Из точки их пересечения спускается отвес, он укажет место установки упорного фланца (II конструкции).
- Монтируем упорный фланец, центр которого должен совпадать с найденной точкой. Фиксация производится приложенными к комплекту шурупами через предназначенные для них отверстия.
- Определим положение первой «направляющей» ступени, расположив ее сначала на полу. После чего ступень нужно надеть на зафиксированный фланец вместе с уже установленной на нее балясиной. Затем вставляем центральную опору-стержень во фланец через первую ступень.
Внимание. Вертикальность установки центрального стержня нужно проверить после монтажа первой и каждой последующей ступени.
- Следующую ступень на вертикальный стержень должен надеть и помочь спустить вниз напарник, расположившийся в проеме перекрытия. Дальше в аналогичной последовательности. Все ступени нужно прочно завернуть гайками в местах, указанных производителем.
- Завершив установку всего количества ступеней, монтируем на стержень лестничную площадку и крепим ее к стенкам проема.
- Последние штрихи – крепление элементов ограждения, поручней и декора, если имеется.
Компактные модульные лестницы фото демонстрируют в разнообразных вариациях. Нет, пожалуй, вообще таких помещений, обустроить которые невозможно с их помощью. Досконально выполняя все пункты инструкции, надежной прочной лестницей обеспечить свой загородный дом сможет каждый желающий.
Все модульные лестницы на второй этаж или на дачную мансарду просты в сборке, соблюдая технологические правила, собрать и правильно установить сможет каждый
Источник: strmnt.com
Практичная модульная лестница: 6 достоинств
Модульные лестницы имеют массу положительных отзывов Каждый человек желает сделать свое жилище красивым и уютным. Решение этой задачи для владельцев загородного дома или коттеджа не обходится без выбора конструкции и дизайна лестницы. Один из вариантов, предлагаемых сегодня производителями, лестница модульная. Она представляет собой удобную, практичную, современную конструкцию, которая удачно дополнит любой интерьер. Немного подробнее о модульных лестницах.
Выбираем модульные лестницы на второй этаж дома
Модульные лестницы были разработаны итальянскими дизайнерами. В настоящее время они усовершенствуются и производятся, как варианты бюджетные, так и роскошные элитные.
Устанавливаются модульные лестницы, и в частный дом, и в двухуровневую квартиру.
В конструкцию модульной лестницы входит высокопрочный каркас из металла, который собирается из отдельных деталей (модулей) и представляет собой косоур, опоры, укрепляющие косоур, ступени и поручни. В большинстве конструкций, металлический каркас располагается по средней линии лестницы. Существуют также варианты конструкций с двумя косоурами.
Срок эксплуатации модульных лестниц может составлять более 100 лет
Преимущества модульной лестницы:
- Долговечность, срок эксплуатации может составлять более 100 лет;
- Надежность, модульные соединения не расшатываются и не ослабевают;
- Бесшумность, в отличие от деревянных лестниц, которые скрипят;
- Изящная конструкция, особенно по сравнению с бетонными лестницами;
- Легкость в сборке, чтобы собрать конструкцию, достаточно 2 человек;
- Простота обслуживания.
Модульные межэтажные лестницы включены в государственный реестр №35530 и могут быть прямыми (маршевыми), поворотными (Г-образными, П-образными) или винтовыми. Поворот выполняется на 90ᵒ, 180 градусов и любую другую величину с помощью поворотных (забежных) ступеней, либо устанавливается промежуточная площадка.
Варианты конструкций лестниц на второй этаж можно увидеть, например, в каталоге фирмы Столярис на странице 134.
Комплектующие модули для сборки лестниц
Основной элемент модульной лестницы – сборный металлический каркас. Соорудив его своими руками, можно неплохо сэкономить. Собрать модульную лестницу не сложно. Для возведения каркаса, потребуется подробная инструкция, хороший помощник и набор инструментов.
Сборные модули могут быть различных конструкций:
- Стакан в стакан – модули помещаются один в другой, сборку начинают снизу, размер шага не регулируется;
- Модуль–хомут – конструкцию начинают устанавливать сверху, каждый модуль вставляют и затягивают, можно регулировать высоту шага;
- Литые модули, выполнены литьем;
- На двух косоурах, штампованные, обычно китайские лестницы;
- Деревянные модули;
- Модули оригинальной формы, изогнутые, дуговые.
Каждая конструкция имеет свои плюсы и минусы. Сборка стакан в стакан более надежна, но из-за невозможности регулировки высоты шага, нужно тщательно определять размеры лестницы, длину, угол наклона, количество ступеней.
Сборные модули для лестниц могут быть различных конструкций
При сборке модуль-хомут и при обслуживании лестницы, требуется периодически поджимать соединения.
Собирать модульную лестницу начинают с верхнего стартового модуля, который прикрепляют к перекрытию чуть ниже уровня пола верхнего этажа. Затем в стартовый модуль вставляются один за другим промежуточные стандартные модули. Во время работы контролируется высота и уровень. На нужном этапе, согласно схеме, крепится опорный модуль, и устанавливается опора. В конце прикрепляется нижний финишный модуль. Специальных знаний и навыков при установке модульного каркаса не требуется, все делается согласно схеме и инструкции.
Варианты ступеней для модульных лестниц: материалы
В целях экономии, ступени можно сделать самостоятельно или использовать предлагаемые производителем. В соответствии с требованиями прочности, надежности и эстетичности, выбирают материал ступеней.
Варианты ступеней для модульных лестниц:
Ступени для модульных лестниц могут быть изготовлены из разного материала
Ступени выполняются определенной формы и размеров. Для выполнения поворота, изготавливаются забежные ступени, зауженные с одной стороны. Важно, чтобы в средней части такие ступени имели глубину, удобную для ходьбы. Первые 2 или 3 ступени снизу могут отличаться своей формой и быть немного шире. При монтировании ступеней утиный шаг, первой устанавливают правостороннюю ступень.
Чтобы лестница была удобной и безопасной, ступени должны быть длиной не менее 0,8 м и глубиной 0,28-0,3 м.
Для определения всех необходимых параметров, производится расчет лестницы, и составляется проект.
Проводим онлайн расчет модульной лестницы перед монтажом
Модульную лестницу можно изготовить на заказ, или выбрать готовую конструкцию. Готовые лестницы не всегда бывают соответствующего качества, а также иногда возникают трудности с тем, как провести монтаж. При выполнении изделия на заказ, производитель учитывает все пожелания клиента и старается воплотить самые креативные идеи.
На сайтах фирм, предлагающих лестницы, выполняются расчеты в режиме онлайн. От заказчика требуется только внести некоторые размеры, и выбрать вариант конструкции. Если возникают сомнения, то можно задать вопрос онлайн или вызвать замерщика на дом.
Данные, которые вносятся в онлайн калькулятор для расчета модульной лестницы:
- Высота лестницы, измеряется от уровня пола нижнего этажа до пола верхнего этажа, учитывая отделку.
- Ширина лестницы, принимается равной длине ступени.
- Тип конструкции лестницы.
- Материал и форма ступеней и ограждения.
- Размеры и форма проема или балюстрады.
- Личные пожелания и комментарии.
Модульную лестницу можно изготовить на заказ, или выбрать готовую конструкцию
После ввода всех необходимых данных, заказчик оставляет адрес электронной почты или номер мобильного телефона и получает расчеты и проект желаемой лестницы, а также её плановую стоимость.
При самостоятельном выполнении расчетов модульной лестницы, используются специальные программы и файлы стандартов с расширением qsd. Производя расчеты, необходимо помнить о требованиях безопасности, которым должна отвечать любая лестница, в том числе, и модульная.
Удобная лестница должна иметь угол наклона 30–40ᵒ и размеры ступеней, соответствующие средней длине шага.
Важно учитывать также размеры проема верхнего этажа. Небольшие ошибки в расчетах могут быть исправлены при монтаже конструкции модульной лестницы. На сайтах некоторых производителей предлагается пошаговая инструкция расчета модульной лестницы.
Модульные лестницы: отзывы
Отзывы о модульных лестницах самые разные. Хорошие отзывы оставили покупатели фирмы Лесенка, которая имеет сеть магазинов по всей стране.
Достоинства модульных лестниц, отмеченные в отзывах:
- Красивый внешний вид, легкая, воздушная конструкция;
- Компактность, лестницу в разобранном виде легко транспортировать;
- Качественные комплектующие;
- Простота сборки;
- Доступная цена.
Некоторые участники форумов нелестно отозвались о модульных лестницах, пожаловавшись на некачественные элементы и трудности в сборке. Эти недостатки часто встречаются в дешевых лестницах китайского производства.
Отзывы о модульных лестницах выделяют множество их достоинств
Чтобы избежать неприятностей, лучше приобретать лестницу проверенного производителя.
Например, пользуются спросом надежные модульные лестницы компаний Стамет и Касторама. Производство лестниц здесь ведется с использованием высокоточного немецкого оборудования, для прочности конструкций ступеней, используются ценные породы деревьев. Всевозможные варианты лестниц предлагает также фирма Столярис.
Высоким качеством отличаются модульные лестницы с металлическими каркасами Stairbox, изготовлением которых занимается компания Славянский Двор. Каждая ступень лестницы выдерживает вес до 250 кг. Конструкция прочная и долговечная, срок службы составляет 100 лет.
Хитом продаж была признана модульная лестница серии Престиж. Новая версия СуперПрестиж отличается улучшенным дизайном. При производстве лестниц этих серий, проводится контроль по международным стандартам.
Преимущества модульной лестницы с 90 градусным поворотом
Модульные лестницы имеют различные конструкции со своими достоинствами и недостатками. Наиболее популярным вариантом является поворотная (Г-образные варианты) лестница.
Преимущества модульной лестницы с поворотом 90ᵒ:
- Не занимает много места и не мешает проходу, так как располагается обычно в углу, возле стены;
- Надежность и безопасность за счет дополнительного крепления к стене;
- Выполнение поворота в любую сторону;
- Красивая, изящная форма.
Модульная лестница с 90 градусным поворотом не занимает много места и не мешает проходу
Готовые решения межэтажных лестниц предлагаются производителями.
Вариант Г-образной модульной лестницы серии Супер Престиж имеет конструкцию модулей, позволяющую регулировать высоту шага.
Оригинальная форма ступеней используется в лестнице утиный шаг Graz, модули которой окрашены в серебристый цвет.
Чтобы конструкция модульной лестницы не казалась скучной, ее дополняют всевозможными декоративными элементами, красивыми ограждениями подсветкой, ковровыми накладками на ступени.

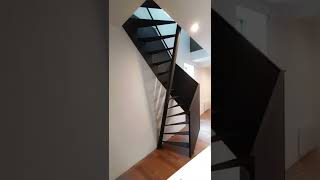

Сборка модульной лестницы (видео)
Модульная лестница напоминает большой конструктор LEGO для взрослых. Самостоятельная сборка представляет собой увлекательное и интересное занятие, но подходить к ней нужно со всей ответственностью. Не забывайте, что лестница должна быть максимально удобной и безопасной для пожилых людей, маленьких детей и всех, кто будет по ней передвигаться.
Модульная лестница имеет положительные отзывы пользователей, а богатый выбор предложений производителей позволят подобрать любому дизайнеру идеальный вариант.
Источник: kitchenremont.ru
Модульные лестницы на второй этаж дома
Все более широкая аудитория покупателей предпочитают модульные лестницы на второй этаж дома, среди разнообразия других конструкций.
Какие они модульные лестницы!
Отечественные конструкции
Однако только сегодня покупатель может приобрести модульную лестницу отечественного производства. До этого строительный рынок предлагал только товары иностранных брендов-производителей. Они доставлялись на отечественные рынки только из зарубежных стран, и поэтому имели довольно высокую стоимость.
А тем, кто по каким-либо причинам не хотел приобретать товар заграничного производства, приходилось довольствоваться лишь не достаточно комфортными деревянными лестницами, которые мало кого устраивали по своим эксплуатационным параметрам и внешнему виду. Или производить сборку модульной лестницы своими руками.
Ведь действительно практичными, прочными и долговечными их вряд ли можно назвать. Конечно, нельзя отрицать, что такой материал как дерево — это высоко экологичный и красивый материал. Однако он весьма прихотлив в эксплуатации. А это значит, что от владельца деревянной конструкции требуются тщательный уход за подобным изделием. В противном случае изделие вряд ли прослужит долгое время.
Поэтому тенденция частого строительства загородных домов стала сопровождаться расширением ассортимента модульных лестниц отечественного производства на строительных рынках страны.
Преимущества
Такие конструкции имеют ряд преимуществ.
Простота монтажа
Не зависимо от дизайна, наличия или отсутствия дополнительных элементов и прочее модульные лестницы весьма легко собрать в готовое изделие. Имеющиеся в наличии элементы, согласно отзывам, собираются по принципу конструктора и легко соединяются в единое целое, как видно на фото. То есть, можно самостоятельно осуществить закупку всех деталей той или иной модели отдельно, а потом собрать ее без лишних трудностей. Причем высоту, форму и особенности дизайна, так же можно выбрать самостоятельно;
Не нужен проект
Так же нет необходимости тратить много времени и сил на разработку проекта будущего изделия. Нужно всего лишь владеть параметрами помещения, где лестница будет располагаться, а производитель сконструирует на их основе оптимальный в этом случае вариант. Также могут быть сделаны устройства с поворотом на 90 градусов, как показано на фото;
Удобство эксплуатации
Производители конструируют модульные устройства таким образом, чтобы избежать концентрации нагрузки в центре ступеней при ходьбе по изделию. А это свидетельствует о том, что края ступеней не нужно будет дополнительно фиксировать.
Впечатляющий внешний вид
Модульные лестницы весьма актуальны для помещений, имеющих ограниченную площадь. В таком случае можно выбрать вариант с поворотом на 180 градусов, благодаря чему она непо требует большого проема, но будет выглядеть достаточно презентабельно, гармонично впишется в любой стиль оформления внутреннего интерьера, став уместным акцентом всей отделки и удачным дизайнерским решением, как видно на фото.
Сегодня подобные изделия широко применяются не только в больших частных домах, загородных коттеджах, но и не больших по габаритам городских квартирах, расположенных в многоэтажных домах.
К тому же на строительных рынках сегодня представлен довольно широкий ассортимент моделей подобных конструкций. Что дает покупателю возможность выбрать именно тот вариант, который будет отвечать его вкусам и предпочтениям, а так же впишется в интерьер помещения.
Материалы изготовления
Отечественные производители модульных лестниц при их конструировании ориентируются на особенности климата нашей страны. Для их изготовления используются новейшие качественные материалы. Поэтому изделия характеризуются:
- высокой прочностью;
- стойкостью к воздействию внешних факторов;
- безопасностью;
- надежностью.
Подведем итоги
Монтаж модульной лестницы под силу осуществить даже человеку без наличия какого-либо опыта сборки подобных изделий. Это поможет сэкономить на стоимости услуг подрядчика по монтажу изделия.
Ценовая категория подобных конструкций значительно ниже стоимости аналогичной, произведенной на заказ. Но это, ни каким образом, не сказывается на внешнем виде изделия. К тому же срок его производства значительно меньше.
Все это и объясняет преимущества модульных лестниц над деревянными и зарубежными металлическими моделями. Подобное превосходство модульных конструкций оценивает все больше покупателей, оставляя только положительные отзывы.
Оставьте свой комментарий:
Гостевая книга:
Спасибо за интересную статью, Владимир! Хочу в Леруа купить лестницу в подвал на центральном косауре, ширина лючка в подвал имеет размеры 90 на 120 см, высота подвала 240 см. Получиться ли использовать данный тип лестницы, если да, то как мне подобрать комплектующие?
Информация про модульные лестницы с поворотом на 90 и 180 градусов в частных домах.
Источник: 2ladders.ru
Лестницы универсальные из модулей: особенности конструкции и монтажа
Многоуровневое жилье становится все более популярным в нашей стране – это и дачи, и дома, и городские квартиры. Модульные лестницы обеспечивают удобство передвижения на второй этаж безопасно и без чрезмерных усилий. На видео в конце статьи можно видеть, что эти сооружения органично вписываются в любой интерьер. Марши получили такое название в силу специфики конструкции.
Деревянная лестница, собранная из модулей
Какая она, модульная лестница?
Пролеты состоят из деталей, монтаж которых осуществляется в помещении. Модульная лестница своими руками может быть изготовлена при наличии навыков, материалов и инструмента. Фото общее и отдельных узлов поможет составить представление о ней. Марш на второй этаж у модели Graz состоит из элементов, размеры которых определяются проектом. Цена изделия зависит от комплектации и материалов, в нее обычно включается и сборка.
Винтовой марш Graz
Модульные лестницы, ведущие на второй этаж жилого дома или дачи, участвуют в формировании внутреннего пространства. На видео хорошо видно, как легкая на вид конструкция соединяет межэтажные перекрытия.
Для модульной лестницы Мечта характерно применение древесины твердых пород для изготовления ступеней, – бука, дуба или ясеня, правда, цены на такие изделия довольно высоки, но они того стоят.
Специфика устройства лестничных модулей
Второй или третий этаж коттеджа или дачи обычно является жилой зоной, здесь располагаются спальни. Модульные лестницы для дома заслужили положительные отзывы в силу высокой прочности. Ступени, кронштейны и детали ограждения имеют согласованные между собой размеры, что облегчает их монтаж. Все подобные изделия отличаются высокой точностью изготовления узлов.
Комплектующие для сборной лестницы
Они не нуждаются в дополнительной подгонке в процессе выполнения сборочных операций. Модульные лестницы, представленные на фото и видео, ведут на второй уровень квартиры. Межэтажные перекрытия имеют специальные проемы, предусмотренные проектом. Для дачи или загородного дома специально созданы марши модели Graz. Такие сооружения имеют приемлемые цены.
Комплектующие для модульных лестниц, обеспечивающих поднятие на верхний этаж, поставляются потребителю со всем необходимых крепежом. Подбор модели осуществляется для конкретного дизайна дома или дачи. Монтаж приобретенного пролета может быть выполнен своими силами, что послужит значительному снижению цены. Модульную лестницу Стамет, заслужившую хорошие отзывы, можно собрать самостоятельно, это обойдется дешевле.
Установка лестничных модулей своими силами
В процессе проведения работ следует придерживаться приложенной инструкции. Собираются модульные лестницы в помещениях дачи или квартиры, где уже подготовлены межэтажные перекрытия. Второй уровень нуждается в дополнительном ограждении проема в целях безопасности. Сооружение имеет определенные размеры по высоте и это необходимо учитывать при ее установке.
На первом этапе собираются и крепятся по месту металлические кронштейны. Модульные лестницы опираются на стальной каркас. Затем на него устанавливаются деревянные ступени, форма и размеры которых подобраны определенным образом. Работы ведутся снизу вверх до тех пор, пока не будет готов модуль на второй этаж. Конструкция позволяет выполнять установку самостоятельно, что дает возможность значительного уменьшения цены.
Модуль межэтажный фирмы Стамет
Основные преимущества лестничных модулей
На фото изображены помещения, где используются пролеты данного вида. Модульные лестницы обеспечивают целый ряд преимуществ перед сооружениями других типов:
- переход на верхний этаж коттеджа или дачи по ним безопасен и удобен;
- сборка не представляет особой сложности и не требует специального инструмента;
- сравнительно невысокие цены на изделие и монтаж.
Сборная конструкция в интерьере жилой комнаты
Пролеты модели Graz или любой другой модели вполне доступны мастеру, который строит дом.
Сборные марши из металла и древесины, цена которых приемлема, имеют самые лестные отзывы. Модульные лестницы на второй этаж весьма прочны и надежны. При этом они имеют стандартные размеры и удобны для того, чтобы по ним можно было осуществлять безопасные переходы. Такая структура обеспечивает ей легкость и ажурность.
Описаны модульные лестницы, их разновидности. Даны советы по сборке и размещению модульных конструкций разных марок.
Источник: makeladder.com
Модульные лестницы на второй этаж: типы, размеры, особенности монтажа и цены
Модульные лестницы на второй этаж позволяют создать любую линию спуска. Если в процессе эксплуатации необходимо переставить лестницу на другой участок, достаточно заменить поворот и форму ступенек в месте поворота. В итоге, лестница прямого или поворотного типа примет нужное положение.
Лестничная установка выполняется из опорных элементов и подставок для крепления ступеней. В качестве поступей выступают обычно деревянные подложки. Среди основных преимуществ можно отметить широкие опорные пластины для ступеней, обладающие рёбрами жёсткости.
Модульная лестничная установка между перекрытиями
Размеры модульной лестницы
Модульные лестницы в доме на второй этаж – сборные сооружения, в основе которых выступает наборный косоур. Он создается в виде модульных деталей, изготовленных из дерева или металла. Винтовые сооружения размещают на участке площадью 3 м2. Ширина ступенек – от 100 мм.
Внимание! Маршевая лестница шириной от 1200 мм до 1500 мм занимает площадь от 400 см, что составляет 7 м3.
Альтернативой двум вариантам выступает маршевая поворотная конструкция с заданным числом площадок. Они включают от 3 до 8 ступеней.
Расчет модульной лестницы на второй этаж производится с учетом нормируемых параметров:
- Нормируемая глубина проступи от 200 мм до 260 мм. Но допустимы варианты на 150 – 300 мм.
- Опоры к лестнице поставляются разной длины. Они имеют вид трубы круглого сечения для установки под лестницей в нескольких местах.
- Высота между ступеньками от 170 мм до 200 мм. Регулировка высоты производится с помощью болтов или колец.
- Длина ступенек. Для винтовых сооружений от 1000 мм до 1200 мм. Для маршевых и забежных конструкций от 1200 мм до 1500 мм.
- Угол наклона от 30° до 45°.
Модульное лестничное сооружение между этажами
Конфигурация и крепление
Модульные лестницы на второй этаж своими руками можно собрать из разных каркасов:
Сборной тип крепления. Соединения образуются путем размещения одного модуля в другой. Фиксаторами выступают винты и пластины. Внешне изделие выглядит немного криво, но собирается быстро и легко.
Шпилевая. Соединения образуются резьбовыми шпильками. При выборе такой конструкции каждые несколько лет необходимо подтягивать крепежи. Сборка такого сооружения осуществляется очень сложно.
Модульный каркас межэтажной лестницы
Струбцина. Изделие способствует регулировке длины и высоты ступенек. Модуль разворачивают в любые стороны. Данный тип крепления отличается особой надёжностью.
Ниже представлены оптимальные модульные лестницы на второй этаж на фото.
Типы модулей
Для сборки модульной системы применяются трубы из стальных сплавов. Создание каркаса обеспечивается последовательной установкой отдельных деталей и опорных стоек в своего рода «хребет». Каркас является основой для фиксации ступеней, которыми выступают разные породы массива. Следом фиксируют балясины и поручни, выполненные из дорогих или дешевых материалов.
Модульный тип лестницы для обустройства двухэтажного здания
Существует 3 варианта модулей:
- Литой или сварной модуль. С разных сторон установлены трубы заданной толщины и высоты. Совмещая длинную трубу одного модуля с короткой трубой следующей детали, проводится установка его в выбранном положении. Фиксация производится путем затягивания винтов.
- Простой вариант исполнения. Конструкция состоит из двух отдельных элементов: сварной части с 2-мя короткими трубами с боковых сторон и длинной трубы, оборудованной фланцем (плоская пластина) для размещения ступеньки. На пересечении элемента с двумя боковыми трубами создают зазоры для стягивающих болтов. Обычно по данной схеме сооружается винтовая лестница, поскольку производить повороты, относительно друг друга данные установки могут как угодно.
Модульная лестничная конструкция внутреннего назначения
- Установка с зажимными модулями – отличное решение для винтовых конструкций. Система включает большое число отдельных деталей, не образующих сварных швов. Соединения производится посредством стержней-шпилек с резьбой. Это наиболее сложный тип крепления, который выделяют эстетичные свойства, поскольку крепление скрыто внутри косоура.
Различают изделия из дерева, симметричные детали которых имеют зазоры по обе стороны для размещения шпилек.
Выбор опор
Опорами для универсальных лестниц выступают промежуточные трубы, поддерживающие основу конструкции. Их монтируют через каждые 4 – 7 модулей, исходя от вида конструкции. Различают также кронштейны, фиксация которых осуществляется по отношению к несущей стене. Каркас образован стойками-опорами или крепится на кронштейны.
Не применяются опоры можно лишь тогда, когда одна сторона ступеней образует упор на стену. Крепление в данном случае производится уголком или анкером.
Модульное лестничное устройство внутреннего назначения
Монтаж модульной системы
Среди популярных вариантов выступают винтовые сооружения, способные сэкономить место в помещении. Для произведения установки определяется место расположения центральной опоры, представленной в виде вертикального стержня. Необходимо натянуть по диагонали две нити в проеме второго этажа, к которому ведется лестничный марш.
С точки пересечения спускают отвес, указывающий на место монтажа фланца (II установки). Монтируется упорный фланец, который по центру совпадает с полученной точкой. Крепление осуществляется с помощью шурупов через уже имеющиеся зазоры.
Определяется правильность размещения первой «направляющей» поступи. Для этого следует расположить ее на полу. Затем ступенька надевается на закрепленный фланец вместе с уже имеющейся балясиной. Вставляется центральная опора-стержень во фланец через первую ступеньку. После размещения первой ступени проверяется вертикальность монтажа центрального стержня.
Модульный тип лестницы внутреннего назначения
Первая точка для монтажа нижнего фланца с модулем можно найти путем перекрещивания шнуров по диагонали и отвеса. Следующая ступенька надевается на вертикальный стержень другим человеком, расположившимся в проеме перекрытий. После установки всех элементов, ступеньки заворачивают с помощью гаек в местах, предусмотренных производителем. По завершению, монтируется на стержне лестничная площадка и фиксируется к стенкам проема. Крепится ограждение, поручни и декор.
Пристенная установка
Фиксируется первый модуль непосредственно в пол. Перед этим следует отчитать от стены заданное расстояние. Берется следующий модуль и прикладывается к первому. По аналогии продолжается наращивание конструкции вверх. Перед монтажом заключительного модуля проверяется правильность фиксации косоура. Опорный и финишный элемент прикладывается к поверхности.
Модульный лестничный марш
Снимаются мерки, делается отверстие перфоратором, а потом прикручивается один к полу, а второй к стеновому перекрытию. Монтируются фланцы. Создаются зазоры, прикладываются к модулю и затягиваются пластины винтами.
Размещение ступенек. Пластины из массива прикладывают, выравнивают по центру и намечают зазоры. Можно сделать их на 1 мм меньше. Потом ступеньки прикручивают на места.
Крепление к стеновому перекрытию. Оно осуществляется посредством обычных уголков. Для исключения порчи внешнего вида модульной лестницы, рекомендуется осуществлять их монтаж под ступеньками.
Модульный вариант исполнения лестницы
На финишном этапе крепятся больцы и поручни. Для удобства эксплуатации можно предусмотреть дополнительную подсветку.
В какую цену можно купить модульную лестницу на второй этаж, на примере ассортимента нескольких компаний рассмотрим далее.
Фирма «Салон Лестниц»
Предлагает купить модульную лестницу на второй этаж недорого. Пр-во Россия.
- Расположение: ул. Карла Маркса 60 в, Нижний Новгород
- Звонить сюда: (831) 42 437 24
- Узнать подробнее: салонлестниц.рф
Фирма «Московские лестницы»
Реализует модульные лестницы на второй этаж. Цены прямых конструкций:
Модульные лестницы на второй этаж позволяют создать любую линию спуска. Если в процессе эксплуатации необходимо переставить лестницу на другой участок, достаточно заменить поворот и форму ступенек в месте поворота. В итоге, лестница прямого или поворотного типа примет нужное положение. Лестничная установка выполняется
Источник: lestnitsahouse.ru
Станьте первым!
