Какими свойствами должна обладать трехколенная пожарная лестница?
Для обеспечения безопасности жилые и офисные помещения оборудуются приспособлениями для поднятия на второй и выше этажи. Выдвижная трехколенная пожарная лестница является одним из необходимых элементов и предназначена для подъема группы людей. Используется она при выполнении различных спасательных работ, а так же при обучении сотрудников специализированных подразделений.
Техническая характеристика приспособления
Согласно наименованию, сооружение содержит три элемента – колена. Поэтому и называется трехколенная пожарная лестница ТТХ.
Первое колено состоит из двух балок, или еще они называются тетива, скрепленные рифлеными трубами. Внешние концы балок имеют крепления к стене. Нижние концы тетив с наружных сторон тоже содержат крепления, направляющие колена при раздвижении и обеспечивают устойчивость конструкции. Через него так же идет канат из стали.
Второе колено похоже на первое по своей конструкции. Оно отличается специальной опорой первой ступени сверху, которая состоит из двух частей и содержит два упора. Ступенек по 12 штук в каждом колене, расстояние между ними составляет 35 сантиметров. Через кронштейн протянут пеньковый трос, при помощи которого выдвигается колено №1.
Третье колено является основным креплением всех колен в единое целое. Оно обеспечивает устойчивость всего изделия. Отличительной особенностью от двух предшествующих является крепление окончаниями тросов из пеньки и стали к опоре общей системы.
Стальная труба, имеющая функцию основы изделия, со скрепленными с ней приспособлениями для крепления, которое состоит из двух крюков и вилки, размещена в составе третьего колена. Крепление происходит с нижними концами тетив и блоков.
Нижние концы тетив имеют основания для предупреждения соскальзывания по земле или другой поверхности.
Длина лестницы составляется около 4,3 метров. Расстояние между тетивами 25 сантиметров.
Назначение лестницы
Для переноски конструкции и ее установки потребуется не менее двух человек.
Для выдвижения лестницы один из них удерживает третье колено от опрокидывания, а другой тянет вниз канат, за счет чего трехколенная лестница выдвигается на нужное расстояние между частями. Затем второе колено при помощи крюков крепится к останову.
При креплении к основанию, второе колено спокойно производит движения вверх-вниз. Чтобы закрепить второе колено ослабляют трос, стальное основание поворачивается и крюками зацепляет за близкую ступень. При этом второе колено может упасть по норме не более чем на 10 сантиметров.
Первое же колено автоматически перемещается при этом вверх и находится в подвешенном состоянии на тросе. Затем приспособление опирают на стену. Складывание приспособления после выполнения работ происходит обратным образом.
В случае обрыва каната из пеньки в процессе работ, аварии не произойдет, крючки сядут на рядом расположенные ступени.
Обслуживание и выявление работоспособности изделия
После любого варианта применения, проведения испытаний, механизм их должен быть приведен в порядок, проверены обрывы и потертости канатов, работоспособность ступенек и балок.
Профилактические осмотры должны проводиться с периодичностью в один месяц. При этом проверяются:
- Комплектность стеновых упоров на тетиве;
- Прочность ступеней;
- Наличие упоров;
- Крепость гаек, болтов и других соединений;
- Общее состояние всех элементов, нижние концы тетив, осей;
- Состояние тросов;
- Отсутствие проблем с движением колен и креплений к останову.
Есть некоторые требования к работоспособности трехколенной лестницы:
- Процесс выдвижения осуществляется плавно;
- В конструкции предусмотрены приспособления для ограничения расстояния между коленами при выдвижении;
- Обеспечено совпадение расстояния между ступенями;
- Деформация всех частей не превышает 1% от всей длины изделия;
- Под воздействием нагрузки ступени не прогибаются более чем на 2% при выдерживании минимум 360 кг веса.
Общий объем груза при выполнении подъема должен составлять 480 кг, при этом распределенные на 3 источника по 160 кг минимум. Трехколенная выдвижная лестница не предназначена для подъема больше указанной массы на одну ее часть. Общий объем выполняемых движений составляет более 3000 действий.
Главный принцип обеспечения безопасности, которому трехколенная пожарная лестница обязана соответствовать, состоит из двух правил – работоспособность и плавность выдвижения тетивы и сдвижения ее элементов. Это является главным при выполнении любых работ, связанных со спасением.
Самые новые статьи и обзоры
- Разделы журнала
- Виды
- Деревянные
- Металлические
- Приставные
- Строительство
- На второй этаж
- Дача
- Частный дом
- Пожарные
- О портале
- О проекте
- Контакты
- Карта сайта
Копирование материалов сайта возможно при условии
установки активной индексируемой ссылки на наш сайт!
В данной статье рассмотрена одна из необходимых конструкций для специалистов-спасателей. Основной упор сделан на технические характеристики рассматриваемого изделия.
Источник: prolestnitsy.ru
Какие трехколенные лестницы бывают: виды и особенности
Пожарная лестница
Специализированная лестница, предназначенная для вертикального подъема и спуска на верхние этажи пожарных, вспомогательного оборудования тушения пожара, а также эвакуации и спасения людей из очага возгорания.
Выбираем трехколенные лестницы
Классификация пожарных лестниц по видам
По своим видам пожарные лестницы разделяются на три группы:
- Лестницы ручного применения.
- Автомобильные пожарные лестницы.
- Стационарные лестницы, которыми в обязательном порядке оснащаются все высотные и малоэтажные здания любого назначения, еще на этапе строительных работ.
Ручные пожарные лестницы
В свою очередь, лестницы, предназначенные для личного, а также группового применения без использования механических средств делятся на:
- Складная лестница.
- Выдвижная трехколенная лестница.
- Подвесная штурмовая лестница.
Трехколенная пожарная лестница (ТТХ)
Лестница ручная трех коленная пожарная — это конструкция из алюминиевого сплава из трех параллельно соединяющихся частей (колен), снабженная механическим приспособлением для их свободного перемещения по отношению друг к другу по оси, в целях быстрой регулировки длины. Начальный отсчет по коленам производится с верхней части лестницы.
На сегодняшний день производятся лестницы только одного типа-трехколенного, имеющие следующие ТТХ.
- Длина лестницы в сложенном виде составляет 4 метра 38 сантиметров (4380 мм).
- В раздвинутом, рабочем состояние — 10 метров 70.6 сантиметров (10706 миллиметров).
- 12 ступеней с шагом в 35 см (350мм) у первого и второго колена и 11 ступеней — у третьего.
- Ширина в собранном виде — 48 сантиметров.
- Общий вес конструкции — 46.2 килограмма.
До того как, на вооружение пожарных расчетов появилась трех коленная алюминиевая лестница, в качестве материала для их изготовления использовалось дерево. И ныне существующая маркировка пожарной лестницы Л-60, осталась как раз из того времени. То есть, л — это, лестница, а 60 — ее вес. С тех пор так и повелось на Руси трех коленку называть Л-60. Потом пришли новые технологии, алюминий, Но название не было изменено.
Схему конструкции и работы выдвижного механизма трех коленной пожарной лестницы из алюминия, можно подробно рассмотреть на прилагаемом фото и видео материале.
Правила подъёма и установки выдвижной лестницы
Все действия по перемещению, установке лестницы в рабочее, вертикальное положение, а также выдвижение колен и их последующие складывание производиться боевым расчетом пожарных из двух человек.следующим образом:
Один из бойцов удерживает лестницу за тетиву (боковые, вертикальные стойки) 3 колена, тем самым предотвращая ее опрокидывание. Одновременно с этим, 2 пожарный путем перебора натяжного каната руками вниз, выдвигает 2 часть лестницы до ее установки на крючья останова.третьего колена.
Схема механизма выдвижения и останова колен пожарной лестницы
Точно таким образом происходит выдвижение и третьего участка. Возвращение лестницы в исходное состояние производиться в обратной последовательности.
Спуск, подъем по трех коленной лестнице, как и ее приведение в рабочее состояние и сборка, неотъемлемая часть подготовки современных пожарных отрабатывается на обязательных тренировках до полного автоматизма по установленным временным нормативам при различных ситуационных обстоятельствах.
Испытательные проверки
Испытание трехколенной лестницы, проводятся не реже одного раза в год и в обязательном порядке, после ее ремонта. Что фиксируется в специальных актах.
Применение пожарного оборудования, в данном случае ручной, выдвижной трех коленной лестницы имеющей повреждения и неисправности конструктивных элементов как самой лестницы, так и выдвижного механизма или не прошедших плановую техническую аттестацию, для тушения пожаров либо тренировочных процессов, строго запрещено.
При проведении испытаний, исправность состояния лестницы производиться следующим образом:
Собранная на полную длину, на ровной и твердой площадке по выше названым правилам лестница, устанавливается под углом в 75 градусов относительно к горизонтальной поверхности, к стене подходящего по высоте здания. Угол (75°) определяется расстоянием в 280 сантиметров между опорными башмаками лестницы и стеной.
Далее, каждое из трех колен подвергается нагрузке в своей средней части, весом в двести килограмм на протяжение двух минут времени. В таком виде происходит и проверка выдвижного механизма и вспомогательной веревки и троса.
Испытания считаются успешно проведенными, только в том случае, если после снятия нагрузки с составных частей конструкции в ее работе не происходит изменений, типа деформации отдельных деталей и всей лестницы в целом. Заедание при выдвижении и сборке колен или обрыве веревки (троса).
Испытания проводятся под наблюдением специально созданной комиссии. И ее результаты отображаются в журнале испытаний пожарно- технического оборудования пожарноспасательного подразделения МЧС.
Техническое после эксплуатационное обслуживание трехколенной пожарной лестницы
После каждого использования в условиях тушения реального возгорания или тренировочного процесса, лестница должна быть избавлена от продуктов горения (сажи, грязи) движущиеся части механизмов (трос, блоки) тщательно обработаны смазкой. В дальнейшем не эксплуатируемое некоторый срок оборудование подвергается профилактическому осмотру, один раз в 30 календарных дней.
Объектами таких проверок служат:
- Техническая исправность тетивы и поперечных ступеней;
- Прочность крепления ступени в тетиве;
- Степень натяжения гаек в болтовых соединениях;
Визуальный осмотр блоков, осей, канатов выдвижного механизма на предмет его исправности.
И так далее по всем без исключения составным деталям конструкции пожарной лестницы.
В статье представлен краткий обзор того что представляют собой лестницы используемые пожарными в своей работе, подробный разбор типов трехколенных лестниц, требований к этому пожарному оборудованию.
Источник: 2ladders.ru
Конструкция, испытание и установка трехколенной выдвижной лестницы
Тушение пожара может происходить на большой высоте, и для этого применяют специальные лестницы. Работник службы МЧС должен знать, что при установке выдвижной пожарной лестницы необходимо соблюдать определенные правила, действовать максимально быстро и слаженно.
Предназначение
Если высота строения превышает два этажа, для тушения пожара используют трехколенную выдвижную лестницу (ВПЛ). Ее делают из алюминиевого проката, что обеспечивает легкость при транспортировке. Конструкция позволяет быстро установить, выдвинуть и зафиксировать секции.
Можно встретить название лестницы – Л-60. Оно пришло с тех времен, когда снаряжение делали из дерева, а цифра 60 обозначала массу в килограммах.
Лестницы включают в комплект пожарного автотранспорта. В случае тревоги машина выезжает на вызов, и в арсенале спасателей всегда находится средство, позволяющее залезть в окно третьего этажа или на крышу (чердак) двухэтажного дома. С ее помощью они поднимают наверх оборудование, спасают людей и домашних животных.
Конструкция
Стандартная выдвижная пожарная лестница состоит из трех частей (колен), соединенных между собой особым механизмом (телескопическим). Счет происходит сверху, то есть самое верхнее колено считается первым, среднее – вторым, а нижнее – третьим. Колена могут выдвигаться и прочно фиксироваться.
Размер и конструкция ВПЛ строго регламентированы. В сложенном виде ее длина составляет 4 метра 38 см. Если же полностью выдвинуть все секции, то длина увеличивается до 10 м 70 см. Масса не должна превышать 48 кг. Зачастую производители выпускают изделия массой около 46 кг.
Несущая часть лестницы – тетива. Каждое колено состоит из тетивы (2 штуки, расположены параллельно) и 12 ступеней. Ступени закреплены в отверстиях тетивы способом развальцовки. Расстояния между ними составляет 35 см.
На третьем колене предусмотрена особая деталь фиксации, которая называется «останова». За вилку (крюки) остановы цепляют ступень 2-ого колена, что позволяет его зафиксировать.
Секции соединены между собой блоками и канатами (пеньковый и металлический), и выдвигаются вручную. В современных моделях пеньковый канат заменяют металлической цепью. В рабочем состоянии секции должны ходить свободно, ни за что не цепляясь.
Механизм работает следующим образом. Когда цепь тянут вниз, среднее и верхнее колено лестницы выдвигается, усилие каната передается крюкам остановы, проворачивая их на 20°. Ближайшая ступенька среднего колена заскакивает на крюки. Верхнее колено оказывается висящим на стальном тросе.
Важно! Если цепь (пеньковый канат) оборвется в процессе выдвигания секций, то это не позволит лестнице полностью сложиться. Под действием пружины сработают крюки остановочного механизма и подхватят ступень средней секции.
Нижние опоры называются башмаками. Вверху предусмотрены стенные упоры. Для прочности конструкции тетивы скреплены стяжками. Ступени делают из рифленых труб.
Как испытывают выдвижную лестницу
Поскольку все инструменты пожарного должны быть в боевой готовности, их регулярно проверяют. Не является исключением и выдвижная пожарная лестница. Раз в год она проходит испытания.
Существуют Нормы пожарной безопасности НПБ-171-98 с дополнениями от 1999 года, в которых описывается порядок проверки выдвижных лестниц. Испытания на прочность снаряжения в рабочем состоянии проходят следующим образом.
- Лестницу устанавливают на твердой поверхности и полностью выдвигают.
- Прислоняют к стене под углом 75°. Такой угол получается, если нижние опоры находятся на расстоянии 2,8 м от стены.
- К последней ступени каждого колена подвешивают контрольный груз массой 160 кг.
- Грузы держат на протяжении 2 мин.
После испытания трехколенная лестница должна быть в рабочем состоянии, без деформаций и разрыва каната (цепи). Все ее колена должны выдвигаться без заедания. Секции должны сдвигаться под тяжестью своего веса, без человеческих усилий. Цепь или пеньковый канат выдерживает нагрузку в 200 кг и при этом не растягивается, не скручивается и не лопается.
Существуют и другие разновидности проверок, при которых проверяется масса, размеры, комплектация. Проводится испытание лестницы кручением и присоединением к ступеням грузов в 100 кг. Степени не должны расшатываться и поворачиваться.
Самая первая проверка происходит на производстве после выпуска серии, когда из партии выбирают несколько изделий и тестируют. Их зажимают в специальных приспособлениях и нагружают тетиву или ступени. Заложенный ресурс, которым должна обладать трехколенная лестница, составляет 3 тысячи циклов.
После проверки составляется акт, в котором указывают, можно ли применять лестницы в соревнованиях или при исполнении служебных обязанностей. Если лестница не прошла проверку, то ее снимают с пожарного боевого вооружения.
Проверка перед заступлением на дежурство и обслуживание
Перед тем как заступить на дежурство, лестницу снимают с пожарной машины и под наблюдением командира устанавливают и выдвигают. Производят внешний осмотр тетивы и ступеней, проверяют, присутствуют ли упоры. Проверяют затяжку гаек, целостность канатов (троса и цепи). Все неподвижные детали должны быть надежно соединены, не расшатаны, без трещин, выбоин и коррозии.
Блоки должны быть в рабочем состоянии, концы канатов правильно заделаны. Секции должны выдвигаться и становиться на место без заедания.
После использования на соревнованиях или после тушения пожара лестницу надо очистить от грязи, смазать оси блоков и стальной канат.
Если присутствует какая-то неисправность, то ее устраняют. Ремонт надо проводить своевременно, не затягивая.
Как устанавливать
Чтобы установить трехколенку выдвижную, требуется 2 человека. Это неудивительно, ведь ее длина превышает 4 метра, а масса 40 кг. Лестницу принимают на вытянутые руки, ее нельзя бросать на землю, ударять.
С осторожностью следует передвигаться по скользкой дороге и при поворотах. В непосредственной близости от места установки не должно быть линий электропередачи, за которые можно случайно зацепиться. Если близко проходят провода, то требуется третий работник пожарной службы для страховки.
Разработана последовательность действий, которую надо четко соблюдать. В этом случае установка пройдет максимально быстро.
- Оба башмака должны упираться в горизонтальную поверхность, чтобы обеспечивать устойчивость.
- Башмаки надо устанавливать на расстоянии от стены около 2 метров, что соответствует углу наклона 80°.
- Первый пожарный держит лестницу за тетиву 3-его колена.
- Второй пожарный тянет за пеньковый канат вниз, выдвигая колено до нужной высоты.
- Затем цепляют ступень 2-го колена на крюки остановы. Для этого немного ослабляют натяжение каната, чтобы он подался вверх.
- 2-ое колено вытолкнет 1-ое, которое будет свисать на стальном тросе.
- Лестницу прислоняют к стене или другой вертикальной поверхности, и первый пожарный, который придерживал ее, взбирается вверх по ступеням.
Когда пожарный тянет канат, нельзя допускать его накручивания на руку и сильных рывков. Нельзя также захватывать руками тетиву за внутреннюю сторону, иначе могут травмироваться пальцы или кисти рук.
Складывать лестницу надо в обратной последовательности.Чтобы развить навыки и не потерять сноровку, между частями пожарной охраны регулярно проводят соревнования. Все действия должны быть доведены до автоматизма.
Как работать на выдвижной лестнице
Прислонять лестницу надо так, чтобы над подоконником или верхней кромкой здания возвышалось минимум 2 ступени. Это обеспечивает большую устойчивость. Один пожарный постоянно поддерживает снаряжение снизу за тетиву.
Поднимаясь или опускаясь по ступеням, пожарный должен смотреть перед собой. Если он будет смотреть вверх или вниз, то может закружиться голова, что приведет к падению или замедлению движения.
Нельзя раскачиваться на ступенях и оставлять снаряжение в разобранном виде без присмотра. Нельзя также передвигать лестницу, когда на ней находятся люди, без предупреждения. На одном колене может находиться только один человек.
Если возникает необходимость работать с инструментом, держать в руках пожарный ствол, топор, то необходимо прикрепить себя к ступеням карабином. Бросать инструмент вниз или допускать его падение нельзя.
Перед соревнованиями по пожарному спорту следует уточнить правила и особенности допуска лестниц. Тщательное изучение конструкции, правил установки и регулярная тренировка позволят достигнуть лучших результатов.
Другие полезные статьи:
Добавить комментарий Отменить ответ
Права на все материалы, опубликованные на сайте, принадлежат ресурсу ПротивПожара.
Использование материалов возможно при наличии активной ссылки на источник.
Информация взята из открытых источников и носит ознакомительный характер.
За точными данными обращайтесь в лицензированные организации.
Конструкция трехколенной лестницы позволяет спасателям подняться на высоту третьего этажа. Для её установки на месте возгорания требуется два человека.
Источник: protivpozhara.com
Строение и применение трехколенной пожарной лестницы
Трехколенная выдвижная лестница создана специально для использования пожарными в чрезвычайных ситуациях, когда нужно поднять необходимое оборудование, человека или группу людей на высоту, превышающую два этажа. Также ее используют во время обучения и тренировки будущих спасателей, на аварийно-спасательных работах.
Конструкция
Трехколенка разбирается по ручному принципу при помощи блоков.
Как видно из названия, данная выдвижная лестница состоит из таких колен:
- Первое – включает в себя две балки (тетивы), присоединенные друг к другу рифлёными ступенями (трубами). При этом наружные концы каждой тетивы обладают стенными упорами, состоящими из вилки, ролика и оси. Нижние концы на своих наружных сторонах содержат упоры, которые придают правильное направление при раздвигании лестницы и удерживают колена от падения.
- Второе – по своей конструкции и централизованным элементам схоже с первым коленом. Кроме того, специальный кронштейн прикрепляется к верхней ступени колена, а через него протянут трос из стали, выдвигающий первое колено. Всего в конструкции 12 ступенек, прикрепляются они так же, как и на первом колене.
- Третье – окончания пенькового и стального канатов прикрепляются к 16-му кронштейну, находящемуся на верхней ступени. 11 ступенек обладают уже знакомыми креплениями, а между первой и второй ступенькой есть останов, сдерживающий колено и всю конструкцию при полноценном ее раздвижении.
Схематическое изображение выдвижной трехколенной лестницы
Ход работы
Данная конструкция используется строго по утвержденному алгоритму, что позволяет быстро и надежно ее установливать. Коленная пожарная лестница для переноски и установки в нужную стойку требует наличия двух людей. Раздвинуть и сложить в одиночку ее крайне сложно.
В процессе выдвигания — первый человек держит ее за тетивы, принадлежащие третьему колену, чтобы не дать ей опрокинуться. Другой выдвигает конструкцию за канат, вытягивая его вниз и добиваясь нужной высоты. Далее нужно за крюки останова зацепить второе колено одной из его ступеней.
Для того, чтобы насадить второе колено на крюки останова, нужно понизить уровень натяжения каната, и тогда на первую ступень второго колена сами укрепятся крюки. Без сопротивления падать второе колено при ослабленном канате может не больше чем на 10 сантиметров (в период срабатывания пружины).
Второе колено в автоматическом порядке выталкивает первое, а то, в свою очередь, остается свисать на тросе из стали. Разложенная лестница прислоняется к стене любого строения. Складывать ее необходимо в обратном порядке.
Установка трехколенной выдвижной лестницы на соревнованиях:
Составляющие
Выдвижная лестница изготавливается из металла и имеет четко определенные габариты. Очень важно, чтобы эти габариты соответствовали установленным нормам. В противном случае, нельзя гарантировать безопасность работы на лестнице.
Параметры трехколенной выдвижной пожарной лестницы:
- Сложенное состояние укладывается приблизительно в 4400 мм.
- Рабочее положение лестницы занимает около 10700 мм.
- Ширина лестницы составляет примерно 480 мм.
- Расстояние от одной ступени до другой занимает около 350 мм.
- Усилие, остающееся на канате при раздвигании лестницы – 36 кгс.
- Каждая ступень может выдержать статическую нагрузку в 200 кг.
- На лестнице одновременно может находиться от 1 до 4 человек.
- Лестница весит от 47 до 50 кг.
Контроль и требования
Контрол состояния пожарной трехколенки является не менее важным нюансом, чем ее правильное использование. Не менее раза за год, а также после очередного ремонта, трехколенка должна быть испытана. Для этого проводятся специальные испытания, после которых предоставляют отчеты проверки.
Категорически запрещено пользоваться лестницами, которые являются неисправными, имеют поврежденные центральные части или детали, не прошедшие контроль.
Проверка параметров внешнего вида включает в себя изучение состояния тетив и всех ступенек. Не допускается, чтобы поверхность лестниц была покрыта сколами, выемками, вдавленностями или следами коррозии. Вдобавок, крепость и прочность креплений арматуры, троса и шнура в механизмах раздвижения и фиксировании колен тоже должны быть тщательно проверены. Опыты с трехколенной лестницей состоят из проверки ее выдвижения и фиксирования колен и испытания на уровень технического состояния.
Данная проверка фиксирования колен и выдвигания пожарной лестницы обязана проводиться в плавном, равномерном темпе, исключая заедания. Собственная масса трехколенки не должна влиять на сдвиг ее колен. Каждое колено стопорится фиксирующим устройством на том или ином уровне высоты, кратной шагу ступенек. В подцепливание заходят два его крюка со ступеньками колена, которое расположено выше.
Проверка на надежность включает в себя постановку пожарной лестницы на жесткую землю и ее выдвижение на всю предусмотренную длину. Также она должна быть приставлена к стене под углом, ориентировочно в 75-80 градусов относительно горизонтали (то есть на 2-3,5 м от вертикальной опоры).
Далее происходит следующее:
- сначала на середину каждого колена прикладывают нагрузку в 95-105 кг/с.
- на середину второго колена прикладывают нагрузку в 190-210 кг/с.
Данные нагрузки действуют на выдвижную лестницу около 120-140 секунд, а затем снимаются. Лестничная веревка в ходе проверки обязана выдерживать натяжку в 200 кг и при этом не деформироваться или повреждаться. После испытательных опытов трехколенная лестница должна остаться без видимых повреждений и деформирований, все части также должны избежать каких-либо поломок. Если колени лестницы можно спокойно выдвигать и сдвигать, значит, испытания прошли успешно. После их проведения данные необходимо занести в специальный журнал испытаний.
Как обслуживать и какие требования об охране труда должны применяться
Перед каждым новым применением выдвижной лестницы, ее нужно протирать от нечистот и пыли, а также смазывать оси блоков и стальной канат. Ежемесячный превентивный осмотр включает в себя такие пункты, как:
- исследование техсостояния тетив и ступенек;
- проверка стабильности заделок ступенек в тетивы;
- проверка наличия стенных упоров;
- осмотр затяжек гаек соединений болтов;
- осмотр техсостояния блоков и осей; проверка техсостояния канатов и заделок их окончаний;
- убеждение в том, что отсутствуют заедания при выдвижении и сдвигании лестничных колен;
- убеждение в высоком уровне рабочего состояния устройств выдвижения и сдвигания колен, устройств останова.
Помните, что систематический осмотр, ремонтные работы и проверки пожарных лестниц – залог успеха будущих операций по спасению людей на пожарах.
Трехколенную лестницу, снимая с пожарной машины, нужно принять на прямые руки, нельзя ударять об землю. В резких поворотах нужно тоже быть очень внимательными, чтобы избегать ударов и падения.
Когда человек спускается или поднимается по выдвижной лестнице, он должен смотреть только вперед, не поднимая голову вверх, не раскачивая конструкцию. На ней не должно быть больше одного спасателя. Специальный поясной карабин удерживает пожарного на лестнице, не давая в чрезвычайной ситуации сорваться и упасть.
При передвижении необходимо смотреть за инструментами, чтобы они не упали и не нанесли травм пострадавшим или личному составу.
Лестницу нужно ставить как можно дальше от электрических проводов и любых источников электричества.
Падение с лестницы на соревнованиях:
Похожие статьи
Добавить комментарий Отменить ответ
Копирование материалов сайта возможно только с разрешения администрации и с активной ссылкой на первоисточник
Строение и применение трехколенной пожарной лестницы Трехколенная выдвижная лестница создана специально для использования пожарными в чрезвычайных ситуациях, когда нужно поднять необходимое
Источник: lestnitsygid.ru
Лестница пожарная трехколенная: назначение, особенности конструкции
Лестница пожарная трехколенная предназначена для подъема спасателей и доставки вспомогательного инструмента к окнам верхних этажей здания. Ручная, пожарная лестница—трехколенка выдвижная приводится в рабочее положение группой пожарных своими руками, без применения каких-либо электромеханических устройств (см. видео в этой статье).
Изготавливают такие устройства из алюминиевого профиля. Пожарная лестница трехколенка отличается простотой конструкции и удобством в работе. Она входит в рабочий комплект технического снаряжения пожарных автомобилей, которые, в случае чрезвычайных ситуаций, и доставляют ее к месту происшествия.
Конструктивные особенности
Выдвижная трехколенная лестница пожарная, состоит из трех однотипных колен, на которые крепятся вспомогательные детали (блоки, шестерни и др.). Длина трехколенной пожарной лестницы — 10,70 м, в рабочем положении и 4, 40 м — в транспортном.

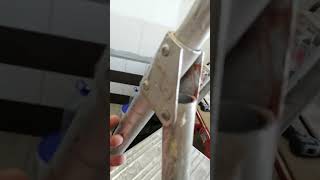

В рабочее состояние пожарная лестница трехколенная приводится вручную при помощи специальной системы, состоящей из блоков и троса, расположенных на конструкции устройства (см. фото).
Принцип работы
Переноску и монтаж приспособления должно производить два человека — один из них должен страховать конструкцию от опрокидывания, удерживая ее за тетивы.
Второй спасатель берет в руки трос и тянет его вниз до тех пор, пока пожарная лестница трехколенная не поднимется на необходимую высоту. После этого, второе колено фиксируются крюком останова, который расположен на третьей секции лестницы.
При натянутом тросе, части беспрепятственно передвигаются друг относительно друга. При ослаблении каната пружина останова возвращает их в первоначальное положение и верхнее колено ступенями цепляется за крюк устройства.
При демонтаже приспособления, необходимо немного приподнять пролеты и снять с фиксатора (останова). Затем, придерживая канат, плавно опустить вниз секции устройства до полного складывания в транспортное положение.
Подсказки: обрыв троса, при выдвигании конструкции, не приводит к аварийной ситуации, так как фиксатор, под действием пружины, автоматически захватит ближайшую к нему ступень.
Требования, предъявляемые к выдвижным пожарным конструкциям
Трехколенная пожарная лестница (ГОСТ Р 53275-2009) должна отвечать следующим требованиям:
- Раскладывание секций устройства должно происходить плавно, без заеданий. Складывание оборудования необходимо выполнять без какого-либо инструмента, только под влиянием собственного веса.
- В конструкции необходимо предусмотреть ограничители выдвигания секций.
- Технологическая схема работы оборудования должна предусматривать в точках перехода, с одной секции на другую, совпадение шага ступеней с основным маршем.
- Выдвижная конструкция должна быть оборудована стандартным механизмом останова раскладываемых частей.
- Остаточная деформация тетив лестницы, установленной горизонтально, при испытаниях статической нагрузкой 50 кгс и контрольной нагрузкой 160 кгс, не должна быть выше 1% от общей длины конструкции.
- Тот же вид деформации, только установленной на ребро лестницы, под статической нагрузкой 60 кгс, также, не должен быть больше 1%.
- При воздействии на ступени устройства, с силой равной 360 кгс, деформация не должна быть больше 2% от ширины оборудования.
- Ступени, в период испытаний, должны выдерживать крутящий момент более 50 Нм.
- Вероятность бесперебойной работы устройства должна быть равна значению 0,98 и более.
- Технический ресурс для данного оборудования должен составлять 3000 и более циклов разборки и сборки конструкции.
Техническое обслуживание
После каждого очередного использования, на учениях или пожаре, оборудование должно быть очищено от грязи, оси блоков и стальной трос — смазаны.
Для содержания устройства в технически исправном состоянии необходимо проводить:
Инструкция проведения профилактического осмотра:
- проверить состояние ступеней и тетив;
- прочность крепления ступеней в тетивах;
- наличие стенных, пластиковых или резиновых, упоров;
- обследовать затяжку болтовых соединений;
- проверить состояние осей и блоков;
- исследовать прочность заделки концов троса;
- осмотреть механизмы подъема и сборки устройства.
Техника безопасности
При работе с лестницей необходимо строго соблюдать правила техники безопасности. Цена беспечности в обращении с данным оборудованием — падение или поломка лестницы, травмы, что может отрицательно сказаться на конечных результатах всей спасательной операции.
Инструкция по охране труда при работе с выдвижными лестницами:
- При снятии оборудования с пожарной машины, не допускать его ударов о землю.
- Устанавливать конструкцию необходимо без перекосов, чтобы оба башмака равномерно опирались на поверхность площадки.
- Низ устройства должен быть отнесен на расстояние 1,5–2,0 м от опорной стены и угол наклона, полностью выдвинутого приспособления, должен составлять 80–85°.
- Выдвигать секции следует равномерно, не допуская, при этом, накручивания каната на руку.
- При установке, держаться нужно только за первую секцию, и не допускать захвата пальцами внутренней части тетив.
- Обязательно проверять прочность и надежность фиксации останова в выдвинутом положений.
- Лестницу нужно выдвигать с таким расчетом, чтобы над подоконником или карнизом здания выступало, как минимум, две ступени верхней секции.
- При подъеме или спуске: не поднимать голову вверх, не допускать раскачивания конструкции и не позволять полный захват ступени пальцами (большой палец под ступенью).
- При проведении работ по пожаротушению, спасатель должен быть пристегнут поясным карабином к конструкции приспособления.
- Оборудование необходимо устанавливать в тех местах, где исключен контакт устройства с линией электропередач в момент падения или крена конструкции.
Порядок испытаний
Испытание трехколенной пожарной лестницы должно проводиться не реже одного раза в год и после непредвиденного ремонта.
Внимание! применять ручные выдвижные лестницы, имеющие дефекты, повреждения несущих частей или не прошедшие плановые испытания, запрещается.
Порядок проведения испытаний, инструкция:
- Лестница устанавливается на ровной площадке, под углом 75° к горизонтальной поверхности. Расстояние от стены и до нижних упоров устройства должно составлять 2,8 м.
- В таком положении секция, в средней своей части, нагружается грузом равным 100 кг. При этом трос должен выдерживать усилие в 200 кг. Время испытаний 2 мин.
- По окончанию испытаний произвести внешний осмотр конструкции. Проверить состояние ступеней, тетив. На поверхности не должно быть трещин, вмятин и пр. Лестница должна подниматься и опускаться плавно, без рывков.
- Механизм останова должен фиксировать ступени на любой высоте подъема. Крюки приспособления должны входить в зацепление со всеми ступенями, расположенными выше фиксатора.
После испытаний пожарная лестница трехколенная не должна иметь видимых повреждений и остаточной деформации испытуемых деталей. Результаты исследований заносят в журнал технического оборудования пожарной части.
Строитель-путешественник. После окончания учебы (Новочеркасский Южно-Российский Государственный Технический Университет) работал как в России и СНГ, так и в Польше с Германией.
Архитектор. Общий строительный стаж работы 24 года. Закончил Новосибирский государственный архитектурно-строительный университет (Сибстрин). За плечами опыт работы от бригадира до начальника проектного бюро. Так же в предпринимательской деятельности. В данный момент на пенсии.
Инженер-проектировщик. Опыт 3 года. Закончила Санкт-Петербургский государственный архитектурно-строительный университет (ФГБОУВО), Факультет: Информационные системы и технологии. Считаю, что хороший проект дома может сэкономить вам не меньше 30.000 на одних только материалах
Лестница пожарная трехколенная предназначена для подъема спасателей и доставки вспомогательного инструмента к окнам верхних этажей здания.
Источник: olestnicah.ru
Станьте первым!
