Пожарная лестница наружная

Лестница, которая спасает жизни

При возникновении ситуаций, угрожающих жизни и здоровью граждане должны организованно покинуть здания – эвакуироваться в безопасное место, так гласят требования пожарной безопасности. В каждом многоэтажном доме предусмотрены планы эвакуации, специальные выходы, соответствующие государственным стандартам и требованиям. Эвакуационные пути, пожарные лестницы, выходы категорически запрещается загромождать посторонними предметами.

Требования к эвакуационным лестницам

Конструктивные особенности пожарных лестниц не имеют принципиальных отличий от привычных для граждан металлических или железобетонных. В то же время, эти конструкции — обязательный элемент системы противопожарной безопасности многоэтажного здания. Поэтому эвакуационная (пожарная) лестница должна отвечать соответствующим нормативам.

Требования регламентируют высоту перил, ступеней, ширину самой лестницы и проступи и другие характеристики. Ширина пожарной конструкции варьируется в зависимости от степени огнестойкости сооружения, класса его пожароопасности.

Форма и классификация пролета

• винтовые лестницы;
• криволинейные конструкции;
• пролеты с забежными ступенями;
• проступи с неодинаковой высотой и шириной в одной лестнице.

Лестничный уклон рассчитывается из простой формулы. Высота пролета – H, длина пролета – L. Требования гласят: допустимый уклон пожарной лестницы равен соотношению H/L, которое должно быть 1:2.

Число, ширина и высота проступей

Проступи пожарной лестницы должны иметь не менее 25 сантиметров в ширину. Высота подступенка – не менее 22 сантиметров. Требования строго нормируют и количество ступеней. Допускается не менее трех и не более 16 ступенек в одном пролете – если конструкция включает больше одного марша. А для одномаршевых конструкций Требования допускают 18 подъемов.

Размеры площадки

Требования гласят, что ширина межэтажной площадки должна быть не меньше ширины пролета, который, в свою очередь, не должен быть уже габаритов выхода на лестничную клетку.

Лестничная клетка

Выход из эвакуационных путей должен вести сразу на улицу либо в специально выделенный коридор, отделенный от других помещений здания дверями.

Наружные и внутренние эвакуационные лестницы

В зависимости от климатической зоны требования допускают наружное расположение пожарных лестниц. В регионах с холодными среднегодовыми температурами вынос эвакуационных пролетов наружу здания разрешен не выше второго этажа (кроме детских учреждений).

Наружные эвакуационные лестницы

Наружное стационарное эвакуационное приспособление должно пропускать грязь, песок, глину, снег и другие осадки. Важно избежать образования наледи. Люди, которые в панике и спешке эвакуируются, забывают об осторожности на скользких ступенях.

В качестве ограждения для наружных лестниц могут использоваться стандартные перила – металлические трубы из черной либо нержавеющей стали. Все наружные эвакуационные лестницы должны быть покрыты антикоррозийным составом, регулярно подвергаться очистке от снега и льда.

Внутренние пожарные лестницы

Внутренние пожарные (эвакуационные) лестницы являются важной частью безопасности любого многоэтажного сооружения. Как правило, такие лестницы представляют собой металлические конструкции, покрытые огнеупорным составом (краской). Для изготовления стационарных эвакуационных пролетов может применяться не только металл, но и другие негорючие материалы, например, бетон.

При изготовлении элементов, установке внутренних эвакуационных лестниц должны соблюдаться нормы и требования противопожарной безопасности. Одно из них заключается в категорическом запрете на использование материалов, выделяющих вредные токсические вещества при горении. Требования пожарной безопасности полностью запрещают применение дерева.

Материалы, применяемые для изготовления

Несущие балки выполняют из легких металлических профилей, а также стальных труб. Другие элементы конструкции (поручни, ступени) делают из просечно-вытяжного листа (ПВЛ), прессованного решетчатого настила (ПРН) и арматурных прутьев. Из арматурной стали выпускают самые экономичные варианты пожарных лестниц. Требования предписывают использовать для изготовления ступеней ПВЛ и ПРН.

Просечно-вытяжной лист (или просечка) – облегченный вариант стального проката. Масса ПВЛ на 80% легче цельного листа аналогичных размеров. Благодаря особой решетчатой структуре просечка обладает способностью к самоочищению от частиц почвы, различных сыпучих материалов, снега и влаги. При эксплуатации ПВЛ не допускают обледенения. Все перечисленные особенности превращают просечку в наиболее подходящий материал для устройства настилов, площадок и ступеней пожарных маршей.

Прессованный решетчатый настил (или пресснастил) представляет собой решетчатую металлическую конструкцию. ПРН изготавливают из несущих полос, соединенных короткими связующими элементами, методом холодной запрессовки. Стальной пресснастил отличается от других видов настилов высокими нагрузочными характеристиками.

Промышленность выпускает ПРН с зубьями противоскольжения. Такая особенность повышает значение использования материала для изготовления противопожарных лестниц в районах со сложными климатическими условиями. Как и ПВЛ, ПРН также препятствует обледенению.

Качество материала для настила ступеней – это важно!

Для изготовления внутренних металлических маршей используется рифленый лист, привлекательный внешний вид которого обеспечивают особые насечки. Практичным видом конструкционных материалов является бетон. При капитальном ремонте и строительстве применяются бетонные ступени и площадки.

Перила устанавливаются на стене либо на опорных стойках и обеспечивают безопасное перемещение по пожарной лестнице. В стандартном исполнении поручни соединяют с нижними и верхними опорными стойками – балясинами. Обычно они имеют круглую форму в поперечнике. Между балясинами остается пространство, которое заполняют вертикальными стойками, ручной ковкой или другими интерьерными элементами.

Классификация пожарных лестниц по видам

Среди различных видов стационарных эвакуационных устройств есть простые и более сложные в исполнении. Надежность каждого варианта зависит от используемых материалов, способов крепления и других параметров. Эстетичный вид играет не последнюю роль при выборе той либо иной пожарной лестницы.

1. Пожарная лестница, каркасом которой служат металлические косоуры. Эти несущие элементы располагаются под ступенями. Надежный и практичный вариант.
2. Стационарное эвакуационное устройство, состоящее из двух несущих металлических балок, к которым крепятся ступени.
3. Лестница на тетивах — пожарное эвакуационное приспособление с боковыми наклонными деталями для закрепления ступенек. Она более сложна в изготовлении.
4. Пожарная бескаркасная конструкция на больцах. В качестве несущей основы выступает стена. Металлические ступени крепятся с одного края к стене, а с другого соединяются между собою болтами – больцами. Эстетически привлекательный, но сложный в изготовлении вид.
5. Винтовая. В разных видах есть общее — спиральное расположение ступеней. В конструкции эвакуационного приспособления центральная колонна и тетивы могут использоваться либо обходятся без них.
6. Железобетонная. Устраивается, как металлическая, на косоурах. Поверх них устанавливаются бетонные ступени.

При изготовлении, монтаже и ремонте пожарных пролетов необходимо учесть технические нормативы, условия эксплуатации в дальнейшем. Важны и другие требования к стационарным эвакуационным приспособлениям. Не допускаются повреждения свыше 70% от всей структуры внутренней пожарной лестницы. Наружные подлежат ремонту при наличии меньшего процента износа. В ряде случаев экономически оправдана полная замена, а не ремонт изделия.

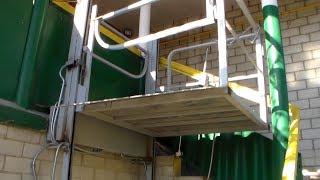

Сегодня мы показываем вам маленький ролик о героине нашей статьи. А вы согласны, что некоторые эвакуационные конструкции из ажурной металлической арматуры, висящие снаружи, по-своему украшают здание? Они придают дому некий налет урбанизма, городского стиля. Вы наверняка видели в американских фильмах сюжеты с использованием таких наружных пролетов. Что вы думаете об этих специфических «украшениях» многоэтажек?

Требования для пожарных кровельных лестниц: разбор нормативных нюансов

Все кровельные лестницы делятся на эвакуационные и пожарные согласно федеральному закону № 123-ФЗ 22 июля 2008 года. Первые предназначены для эвакуации людей в случае чрезвычайной ситуации, а пожарные лестницы на кровлю устанавливаются, чтобы в случае пожара к крыше могли добраться не только один-два человека, но и целая бригада пожарных. И к таковым кровельным элементам есть целый ряд официальных требований, о которых мы и поговорим.

Содержание

Требование к наличию пожарных лестниц на крыше

Абсолютно в каждом здании должны быть пожарные лестницы, и при этом – всегда технически исправные. Главное предназначение таких кровельных элементов – срочная эвакуация людей и доступ пожарных и спасателей в случае беды.

И все пожарные лестницы и ограждения кровли должны при этом соответствовать современным нормативным требованиям. Почему и время от времени, согласно действующим правилам, пожарные лестницы даже испытываются не реже одного раза за 5 лет.

Расположение и расстояние до других кровельных элементов

Итак, кровельные пожарные лестницы должны выполняться только из специальных негорючих материалов, их нельзя располагать ближе, чем на 1 метр от окон, и рассчитывать их нужно для использования сразу целым пожарным подразделением, а не одним человеком.

Помимо вышесказанного к таким лестницам предъявляются следующие требования:

• Пожарные лестницы можно не предусматривать на фасаде здания, если его ширина не превышает 150 метров и с противоположной стороны главного фасада существует линия противопожарного водопровода. Для всех остальных случаев пожарные лестницы – обязательны.
• При подъеме на высоту от 10 до 20 метров, а также в местах перепада кровель до 20 метров необходимы пожарные лестницы типа П1. А вот для подъема на высоту более 20 метров и с перепадом высот кровли более 20 метров уже нужны пожарные лестницы типа П2.
• Также пожарные лестницы должны быть в местах перепада высот кровель, которые превышают 1 метр. Но при перепаде высот более 10 метров лестницы также не предусматриваются, если при этом каждый из участков кровли – более 100 квадратных метров и имеет свой собственный выход на кровлю (и отвечает, конечно же, всем требованиям пункта 8.3). Или же высота нижнего участка кровли не превышает 10 метров, что уже регламентируется пунктом 8.7.

Маршевые лестницы группы П2 имеет несколько площадок и маршей с перилами. Они всегда идут под углом от основания постройки и имеют переходную площадку на каждом этаже – прямо возле эвакуационного выхода. Далее – уже на крышу, хотя и не всегда, хотя рациональнее все делать по правилам.

Согласно современными строительными нормами и правилами СНИП 21.01.97, которые регламентируют пожарную безопасность сооружений, для всех зданий, высота которых превышает 10 и более метров, от самого карниза должны быть предусмотрены специальные выходы на кровлю:

• через чердак;
• лестницам 3-го типа;
• наружным пожарным лестницам.

Все это прописано в пункте 8.3.

Другие предназначения и расчет лестниц

Зимой зачастую пожарная лестница на крышах используются для уборки снега и сосулек.

Давайте разберемся с некоторыми терминами из таблицы выше:

• Марш – это конструкция из двух наклонных параллельных тетив, которые соединены ступеньками.
• Маршевая лестница – это зафиксированные друг с другом марши и площадки.
• Балка – это элемент, при помощи которого лестница крепится к стене или другой опоре.
• Площадка – это горизонтальное основание с ограждением.

Статическая нагрузка – это постоянная нагрузка, которая действует на конструкцию внешним образом. Остаточная деформация – это возможность изменения формы конструкции уже после того, как нагрузка снята.

Сегодня многие производители предлагают пожарные кровельные лестницы с оцинкованным покрытием. Жестких требований в этом плане нет, поэтому покупатели таких лестниц больше ориентируется на свой здравый смысл и на ценные для них преимущества. У таких лестниц большой срок службы – не менее 15 лет, и их не нужно время от времени подкрашивать так, как обычные пожарные лестницы.

Кроме того, обновлять покраску обычных лестниц нужно не менее чем раз в 5 лет. В этом есть свои плюсы: нигде случайно не пойдет коррозия на лестнице, и она не испортится в местах незаметных глаза. А поэтому, когда вы кто-то будет спасаться по такой лестнице в случае пожара, нет риска, что от огня какая-то ее часть неожиданно отвалится.

Покрываются такие лестницы методом горячего цинкования. Его преимущество в том, что обработка затрагивает не только внешнюю поверхность лестницы, но и внутреннюю полость металла, что наиболее ценно для северной России.

Виды и типы пожарных кровельных лестниц

Все наружные пожарные лестницы кровли делятся на две основные группы. Вертикальные лестницы группы П1, которые идут от основания здания до уровня кровли и имеет при этом специальную переходную площадку на крыше. И здесь есть еще две подгруппы: П1.1 – вертикальные пожарные лестницы без ограждения. Их высота не достигает 6 метров. П1.2 – это вертикальная пожарная лестница уже с ограждением, и ее высота более 6 метров.

Но вот также, что вы должны знать про требования безопасности, которые установлены федеральным законом, гласят, что в зданиях и сооружениях с уклоном кровли более 12% и высотой до карниза от 7 метров необходимы ограждения на кровле. То же касается зданий с уклоном кровли не более 12%, но высотой до карниза от 10 метров.

Поэтому все сварные работы при изготовлении такой лестницы производятся только на специальном оборудовании. Ведь крайне важно исключить любые некачественные соединения, прожоги и будущие места коррозии. Вы ведь хорошо понимаете, что, если человек в случае пожара или с целью ревизии поднимется по такой лестнице, но она окажется некачественной, все может закончиться трагично. А под влиянием высоких температур такая лестница в первую очередь обрушится в таких местах, поэтому их быть вообще не должно.

По внешнему краю боковых тетивы пожарной лестницы расстояние должно быть равным 80 сантиметрам. А вот расстояние между поперечинами должно равнятся 30 сантиметрам, и это значительно отличаются от обычных бытовых хозяйственных лестниц. Почему такие параметры? Они адаптированы для возможности использования такой лестницы людьми самого разного роста и комплектации. А для вертикальных лестниц – это единственный способ упростить и так сложный подъем и спуск. Всего же отклонение от параметров допустимо только в пределах 5%.

Согласно действующим СНИПам 21-01 при устройстве аварийных выходов на кровлю из мансардных этажей также нужно предусматривать специальные площадки и переходные мостики с ограждением, на которые, в свою очередь, будут установлены лестницы второго и третьего типа. В таких местах, и особенно в местах опасных перепадов, высота ограждения должна быть не менее чем 1 метр 20 сантиметров. Ограждение нужно делать непрерывным, с оборудованными поручнями и рассчитывать на горизонтальные нагрузки не менее 0.3 КН/м.

Если у вас остались вопросы — задавайте пожалуйста их в комментариях!

В здании, в котором я работаю, выход на пожарные лестницы заперт, это из-за аварийности самих лестниц. Дом старый, лестницы в ужасно ветхом состоянии. Как я понимаю, это нарушение всех норм пожарной безопасности. Куда можно обратиться с жалобой, и имеет ли это вообще смысл? Офис расположен в районе старой застройки, большинство пожарных лестниц на зданиях в плачевном состоянии, но похоже, что ни одной из инспектирующих организаций до этого нет никакого дела.

Вообще, конечно, это нарушение всех норм и правил пожарной безопасности. Идёте в главное управление МЧС Вашего города, там есть отдел, который как раз и отвечает за контроль соблюдения правил пожарной безопасности, пишите заявление. Один экземпляр оставляете у них, один с подписью и печатью (обязательно!) забираете себе. В течении месяца обязаны отреагировать. Вообще Строительные нормы и правила не просто так составляются. И по закону, если здание не соответствует этим нормам, нормам пожарной безопасности, то могут вообще запретить его эксплуатацию.

Почему многие пожарные лестницы находятся высоко от уровня земли, людям потом надо спрыгивать с высоты первого этажа в случае необходимости использования? На многих зданиях так делают. И вопрос про лестницы в многоквартирных домах. У нас многие жильцы заварили люк, откуда лестница уходит к соседям, или вовсе спилили ее, чтобы было больше места на балконе. Это законно и можно так делать?

Наружные пожарные лестницы: правила ГОСТ

Здания и сооружения высотой десять метров и более требуется оснащать пожарной лестницей для соблюдения правил пожарной безопасности и сохранения здоровья людей, находящихся в момент возникновения пожара в помещениях. Количество пожарных лестниц и запасных выходов варьируется в зависимости от высоты сооружения, его назначения, климатических условий.

Пожарные лестницы наружного типа представляют собой специальные конструкции, изготавливаемые из конструкционных материалов, и предназначаются для стационарной установки снаружи постройки.

В качестве материалов для изготовления чаще всего применяются различные марки стали и металлопрокат разнообразного профиля сечения. Ступени и площадки, для облегчения всего изделия в целом без снижения прочности, выполнены из стальных просечных листов. Для продления срока службы и защиты от воздействий погодных факторов практикуется применение антикоррозийной защиты путем нанесения специальных покрытий – от простой окраски до цинкования.

Разновидности наружных лестниц

Согласно правилам пожарной безопасности лестницы пожарные наружные стационарные подразделяются на два основных типа – открытого типа и закрытого типа. А те делятся на две категории:

1. Вертикальные. Устанавливаются вертикально на стене здания и состоят из двух основных направляющих, которые соединяются между собой ребрами жесткости. Эти же ребра служат ступенями. Лестницы данной категории разрешено использовать на зданиях высотой до 20 метров включительно при соблюдении условия об оснащении лестницы ограждением вплоть до высоты 6 метров от уровня пола или земли.
2. Маршевые. Составлены из однотипных частей, которые называются маршами, и промежуточных площадок между ними. Эта конструкция занимает намного больше места и требует большое количество материалов при своем изготовлении, но этот недостаток компенсируется высокой степенью безопасности при эксплуатации. К плюсам также относится возможность дизайнерских изысков, которые гармонично впишут лестницу в существующий интерьер фасада здания.

Правила эксплуатации и характеристики

При проектировании, изготовлении и монтаже пожарных лестниц помимо ГОСТ на строительные стальные конструкции необходимо принимать во внимание отдельные требования к пожарным наружным лестницам, которые озвучены в соответствующих нормативно-правовых актах. Лучше всего размещать лестницы вдоль стены, которая не имеет оконных проемов. Такой поход даст дополнительную защиту эвакуирующихся людей от возможного прорыва огня из окон.

При сборке пожарных лестниц для установки снаружи здания обязательно нужно следовать условиям, касающимся размеров готового изделия:

• Ширина пожарной лестницы наружной проектируется из расчета ширины ступени, которая должна быть не менее 300 миллиметров.
• Длинна этой ступени – от 900 миллиметров и более
• Высота перильных ограждений – не менее 1200 миллиметров.

• После сборки все детали должно подвергаться окончательной обработке, с целью избавиться от острых краев и кромок, непредусмотренных выступов, могущих привести к травме.
• Поверхность изделия необходимо тщательно очистить от ржавчины и зашлифовать сварочные швы с последующим покрытием слоем краски.
• Точки крепления лестницы к стене должны быть подготовлены с особой тщательностью – лучше всего использовать либо непосредственно стену здания, либо специально предусмотренным элементам конструкции.

Требования и нормы

Эксплуатация и размещение наружных пожарных лестниц предусматривает проведение периодических осмотров и испытаний как перед вводом в эксплуатацию, так и после постановки ее на службу. Периодичность испытаний, согласно НПБ 245-2001, принимается не реже одного раза в пять лет. Обязательны к проведению ежегодные осмотры текущего состояния лестниц согласно утвержденных графиков. Результатом проверок является составления акта осмотра, в котором детально фиксируются все замечания и недостатки, выявленные в ходе проверки. Работы по испытаниям противопожарного оборудования попадает под законодательство о лицензиях и потому проводить их разрешено только организации, имеющей лицензию на данный вид деятельности, соответствующий сертификат и штат опытных сотрудников.

Как следует проводить осмотр и проверку:

1. Осмотреть сварные швы и прочие места соединения элементов конструкции на предмет сколов, разрывов, изломов металла. Найденные несоответствия необходимо актировать и назначить сроки устранения.
2. Осмотреть наличие и состояние антикоррозионной защиты – есть ли она, и в каком состоянии.
3. Осмотреть состояние перильного ограждения, ступеней и площадок и их соответствие противопожарным нормам, СНиП, ГОСТ.
4. Нагрузочные испытания. На этом этапе возможна ситуация, когда под воздействием нагрузки произойдет разрушение конструкции или ее отдельных частей. Такие повреждения подлежат немедленному исправлению путем сварочных работ, обязательному протоколированию происшествия. Обязательно повторное проведение испытания поврежденного элемента. Если устранить неисправность путем ремонта невозможно, то требуется заменить дефектную часть целиком. После окончания испытаний оформляется акт соответствия, или несоответствия нормам.

Советы и рекомендации

• Наружная пожарная лестница ГОСТ Р 53254-2009 может также служить путем эвакуации, если в здании не предусмотрено отдельных выходов. Стоит только внести небольшие коррективы в ее размещении.
• Вертикальные наружные пожарные лестницы лучше всего применять оцинкованные – сокращаются затраты на периодическое восстановление лакокрасочного покрытия так, как ввиду особенностей конструкции такие работы может проводить только обученный персонал с применением страховочных средств.
• При любых ремонтах не жалейте времени на немедленное нанесение грунтовки и краски – это убережёт конструкцию от дальнейшего ускоренного разрушения под воздействием ржавчины.
• Следует взять на заметку, что одномаршевые наружные лестницы можно также использовать в качестве дополнительных входов-выходов в отдельные помещения. Особенно это может быть полезно при организации складских помещений, или перепланировки здания.
